材料： A356鑄造鋁合金；
工藝：車削加工、鉆孔、鉸孔、攻螺紋

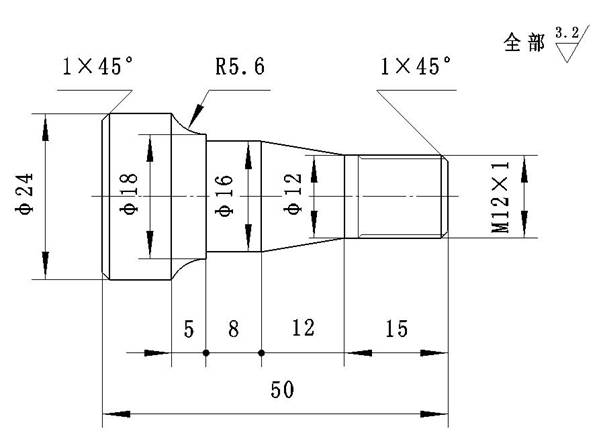

下圖為待加工零件：
粗、精車用1號外圓車刀，切斷用4號切斷刀；換刀點定在X50，Z100，請根據GSK-980T系統要求編制加工程序。
|
編程參考2 |
||
|
O 1002 ； |
說 明： |
|
|
N10 |
G50 X50 Z100 ； |
以換刀點定位工件坐標系 |
|
N20 |
M3 S560 ； |
啟動主軸 |
|
N30 |
T0101 ； |
換1號刀 |
|
N40 |
G0 X25 Z2 ； |
快速移動到加工出發點 |
|
N50 |
G71 U0.8 R0.5 ； |
執行外圓粗加工循環 |
|
N60 |
G71 P70 Q140 U0.5 W0.2 F100 ； |
留余量X0.5 Z0.2，進給量100 mm/min |
|
N70 |
G0 X4.307 ； |
輪廓加工起始行 |
|
N80 |
G1 Z0 F30 ； |
精加工進給量30 |
|
N90 |
G3 X8.268 Z-1.722 R2 ； |
|
|
N100 |
G1 X12 Z-15 ； |
|
|
N110 |
W-5 ； |
|
|
N120 |
X14 ； |
|
|
N130 |
G2 X23.5 Z-30 R15 ； |
|
|
N140 |
Z-45 ； |
輪廓加工結束行 |
|
N150 |
G70 P70 Q140 ； |
執行精加工循環 |
|
N160 |
G0 X50 Z100 ； |
回?fù)Q刀點 |
|
N170 |
T0404 ； |
換4號切斷刀 |
|
N180 |
G0 X26 Z-36 ； |
定位切槽起點 |
|
N190 |
G1 X18 F10 ； |
切槽 |
|
N200 |
G4 X4 ； |
槽底暫停4秒 |
|
N210 |
G0 X26 ； |
|
|
N220 |
Z-40.1 ； |
定位切斷起點，留0.1mm余量 |
|
N230 |
G1 X12 F15 ； |
|
|
N240 |
G0 X20 ； |
|
|
N250 |
Z-39 ； |
退刀至倒角起點 |
|
N260 |
G1 X16 Z-40 F10 ； |
車尾端倒角 |
|
N270 |
X0 F10 ； |
切斷，進給量10mm/min |
|
N280 |
G0 X50 Z100 ； |
|
|
N290 |
M5 ； |
回?fù)Q刀點，停主軸 |
|
N300 |
T0100 ； |
換回基準刀 |
|
N310 |
M30 ； |
結束程序 |
車削加工注意事項：
1） 車削鑄造鋁合金時，為了保證車削時的剛性，一般應先車直徑較大的部分，后車直徑較小的部分。
2） 在軸得工件上切槽時，應在精車之前進行，以防止工件變形。
3） 精車帶螺紋的軸時，一般應在螺紋加工之后再精車無螺紋部分。
4） 鉆孔前，應將工件端面車平。必要時應先打中心孔。
5） 鉆深孔時，一般先鉆導向孔。
6） 車削（Φ10—Φ20）㎜的孔時，刀桿的直徑應為被加工孔徑0.6—0.7倍；加工直徑大于Φ20㎜的孔時，一般應采用裝夾刀頭的刀桿。
7） 車削多頭螺紋或多頭蝸桿時，調整好交換齒輪后要進行試切。
8） 使用自動車床時，要按機床調整卡片進行刀具與工件相對位置的調整，調好后要進行試車削，首件合格后方可加工；加工過程中隨時注意刀具的磨損及工件尺寸與表面粗糙度。
9） 在立式車床上車削時，當?shù)都苷{(diào)整好后，不得隨意移動橫梁。
10） 當工件的有關表面有位置公差要求時，盡量在一次裝夾中完成車削。
11） 車削圓柱齒輪齒坯時，孔與基準端面必須在一次裝夾中加工。必要時應在該端面的齒輪分度圓附近車出標記線。
