GSK-980T數控車床加工6061鋁合金棒材
作者：車床加工-CNC零件-數控機械加工手板-東莞市雅迅電子五金制品有限公司 發布日期：2018-04-24 11:32
TAG關鍵詞：
材料：鋁合棒材 φ25*50MM
服務：數控車床加工、粗、精車、外圓車刀、打磨
工期：10天

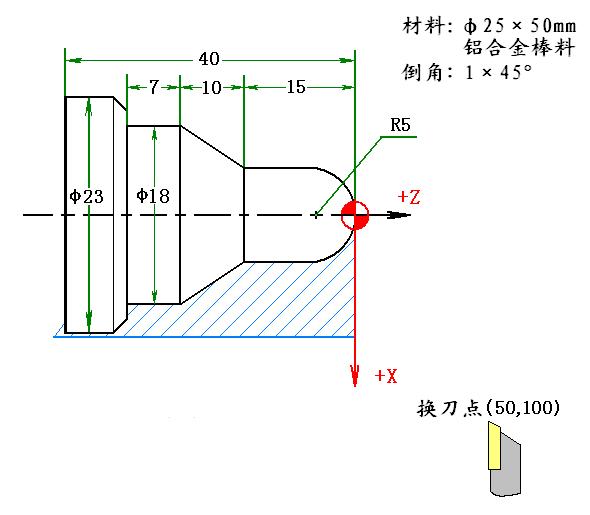

根據下圖零件：
1，GSK-980T數控系統要求編制加工程序。刀具裝夾位置：粗、精車用1號外圓車刀，切斷用4號切斷刀。
| 車床編程參考 | ||
| O 1001 ； | 說 明： | |
| N10 | G50 X50 Z100 ； | 以換刀點定位工件坐標系 |
| N20 | M3 S560 ； | 啟動主軸 |
| N30 | T0101 ； | 換1號刀 |
| N40 | G0 X25 Z2 ； | 快速移動到加工出發點 |
| N50 | G71 U0.8 R0.5 ； | 執行外圓粗加工循環 |
| N60 | G71 P70 Q140 U0.5 W0.2 F100 ； | 留余量X0.5 Z0.2，進給量100 mm/min |
| N70 | G0 X0 ； | 輪廓加工起始行 |
| N80 | G1 Z0 F30 ； | 精加工進給量30 |
| N90 | G3 X10 Z-5 R5 ； | |
| N100 | G1 Z-15 ； | |
| N110 | X18 W-10 ； | |
| N120 | W-7 ； | |
| N130 | X21 ； | |
| N140 | X23 Z-33 ； | |
| N150 | Z-45 ； | 輪廓加工結束行 |
| N160 | G70 P70 Q140 ； | 執行精加工循環 |
| N170 | G0 X50 Z100 ； | 回換刀點 |
| N180 | T0404 ； | 換4號切斷刀 |
| N190 | G0 X27 Z-40.1 ； | 定位切斷起點，留0.1mm余量 |
| N200 | G1 X12 F15 ； | |
| N210 | G0 X25 ； | |
| N220 | Z-40 ； | |
| N230 | G1 X0 F10 ； | 切斷，進給量10mm/min |
| N240 | G0 X50 ； | |
| N250 | Z100 M5 ； | 回換刀點，停主軸 |
| N260 | T0100 ； | 換回基準刀 |
| N270 | M30 ； | 結束程序 |

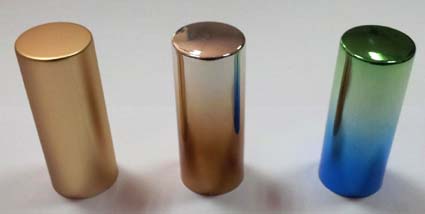

6061鋁合金電解拋光液組成和操作條件
濃磷酸（比重 1.74） 70%（重量）
YB-66添加劑 30%（重量）
溫度 55–65℃ 最佳60℃
陽極電流密度，DA 2–8 A/dm2 （無攪拌）
12–20 A/dm2 （攪拌）
電壓 10–15 伏
拋光時間 3–5 分鐘
陰極材料 鉛或不銹鋼
陰極面積∶陽極面積 2–3∶1
